河北宣化70MW山地光伏电站项目
| 项目概况：
1. 项目介绍：

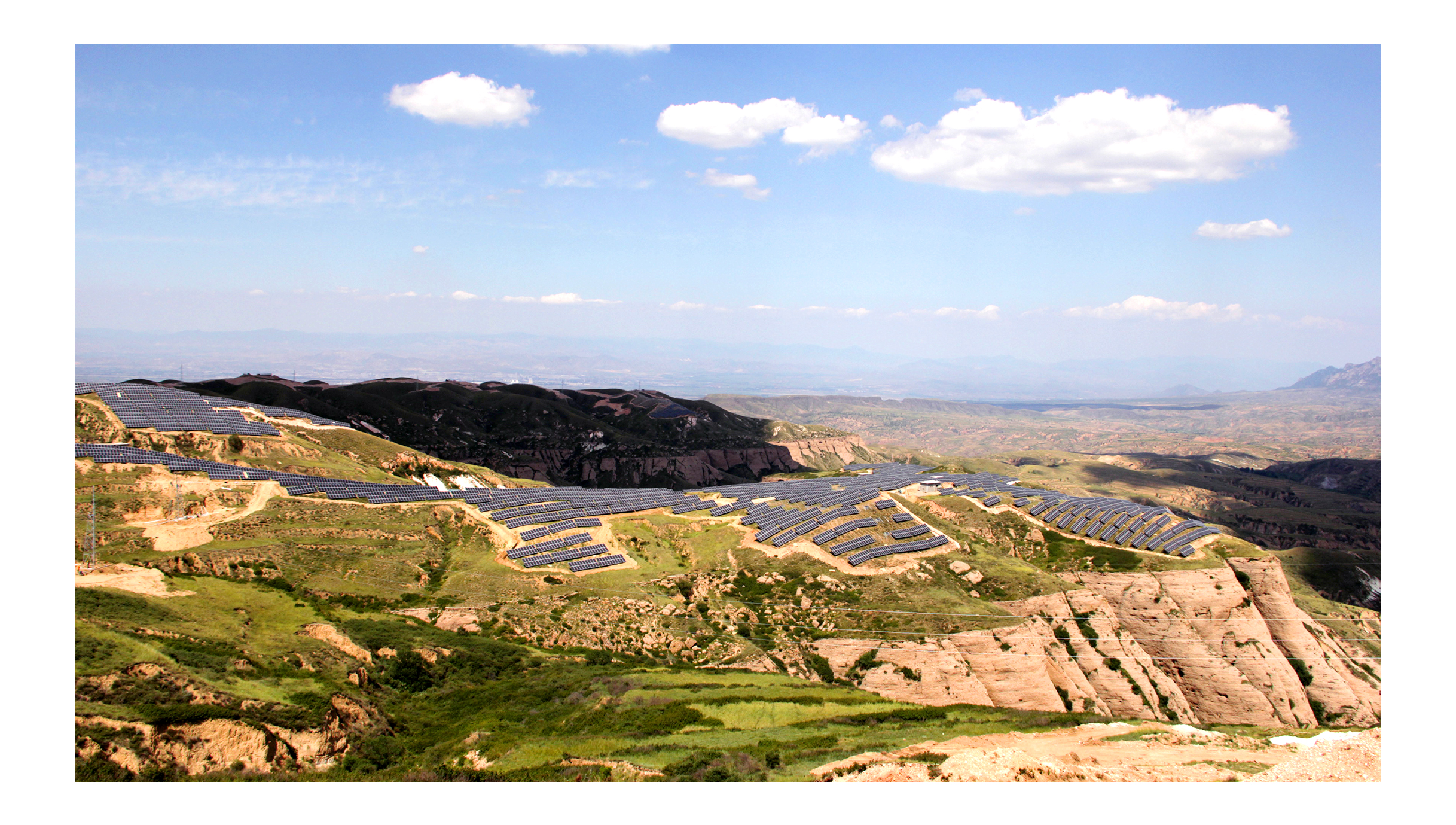

项目所在地位于河北省宣化县深井镇的丘陵地区，总装机量70MW。
2. 项目地质条件：
场址属于丘陵地貌，其建设区域西高东低，海拔约1210m—1340m。所在区域是中酸性喷出岩构成，区域构造相对稳定。地层岩性主要为粘土岩、玄武岩和碎石土，覆盖层较薄，不具储水条件。地下水类型主要为基岩裂隙潜水，补给不足且水量不大，对混凝土不具腐蚀性，对钢结构具弱腐蚀性。
| 项目特点：
1. 施工场地环境特点：
1.1）地基岩石条件良好，为天然建筑材料，逆变器、箱变等建（构）筑基础可就地取材，且地下水位较深，对建筑物基础没影响。
1.2）地面平整回填材料就地取料，每层厚度小于0.3m，土方回填压实度不小于0.95，砾石回填压实系数不小于0.90.保证铺设层面平整，并分层碾压夯实。
1.3）工程建设过程中形成的基坑边坡应采取支护措施，避免崩塌发生。
2. 组件、逆变器设计特点：
2.1）光伏组件方位角呈正南布置，阵列支架安装倾角为38°。不存在遮挡阳光的情况，光伏面板下边缘离场平后的地面距离不小于40cm。支架间距不大于8m。倾角满足30°-40°的可调节范围。

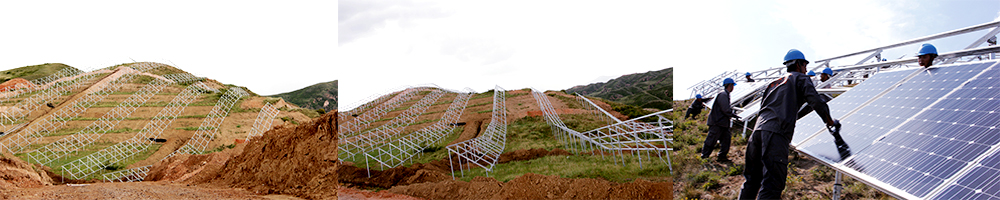

2.2）桩基础系统含螺旋桩及可调立柱部分。立柱与基础连接件的联结采用螺栓穿透式连接形式，立柱系统在高度方向可调整高差范围为上下400mm，且在调整范围内为无级式调节。
2.3）立柱及组件钢材均为碳钢，采用热浸镀锌防锈处理，平均厚度不小于85μm，防止长时间生锈腐烂。
3. 项目施工特点：

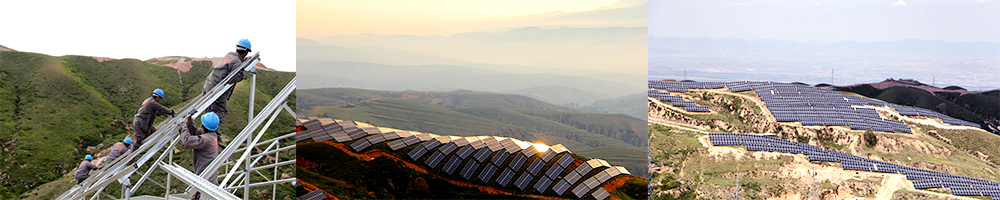

3.1）施工区域分散，被业界戏称为“国内最大的分散式电站”，冲沟纵横、悬崖林立。机械调配、物料分拣最大间隔20公里以上，组织管理困难。
3.2）自主研发滑轨技术解决山区混凝土的倒灌，实现混凝土的连续泵送和浇筑。
3.3）采用二次倒运的滑轨技术进行物料分拣，方便施工现场物料运输，加快施工进度，节省成本。
3.4）地层结构复杂岩性不一，坡度陡峭，施工机械行走困难，采用牵引钻机或手持式设备钻机成孔。综合使用多种基础形式。
3.5）采用GPS RTK技术和基础点位转换技术完成施工放线工作，精准快速。
